EV线缆防UV老化等级是多少，充电桩户外暴晒寿命怎么选

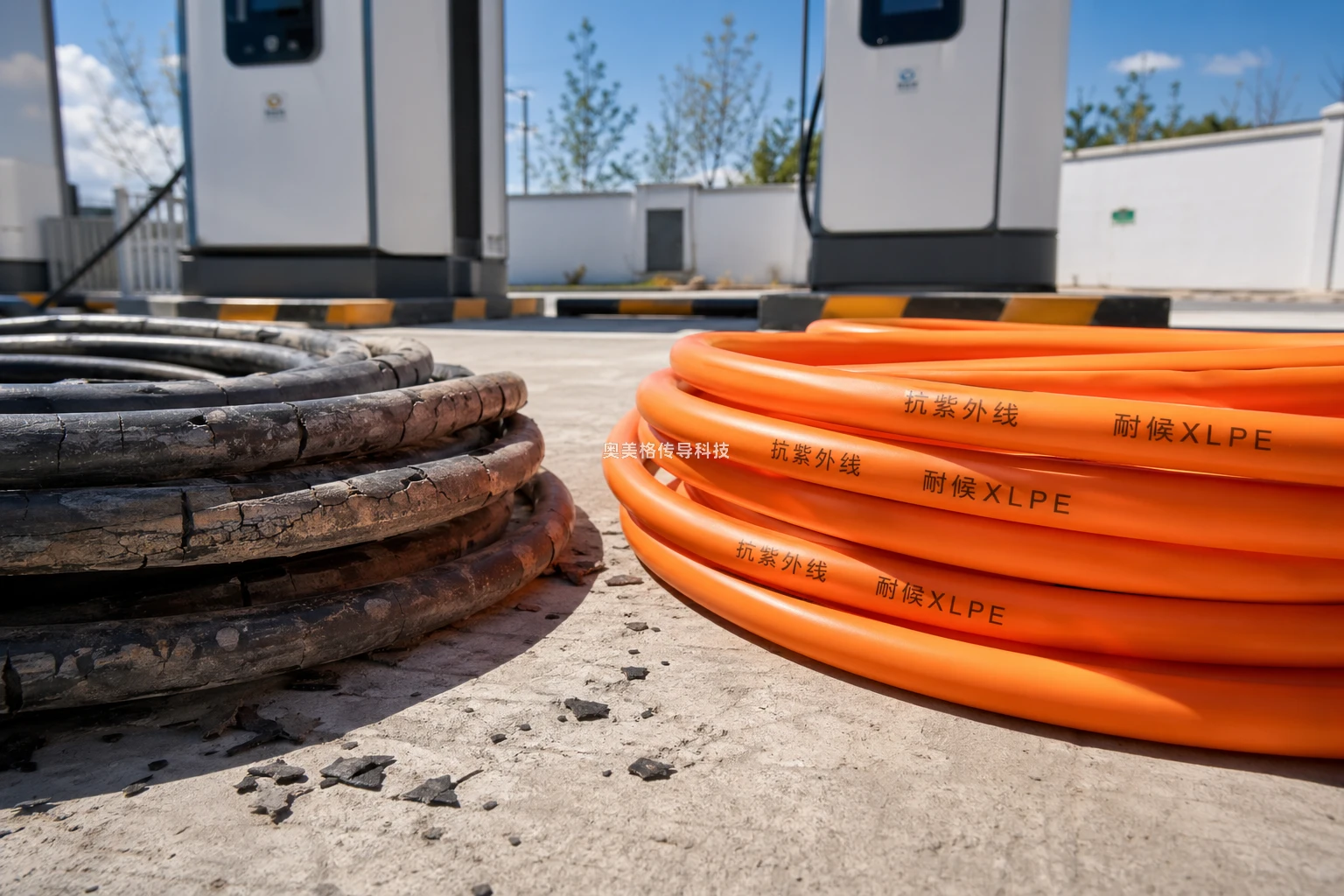

现场最容易踩的坑，不是线径选小了，而是规格书看着全合格：额定电压、导体截面积、阻燃都过关，装到户外充电桩上两年后，护套发硬、发白、龟裂，雨水顺着微裂纹进入屏蔽层，绝缘电阻开始漂。问“EV线缆防UV老化等级是多少”，不能只看供应商一句“耐候型”，还要看紫外老化条件、护套材料体系、热氧老化后机械保持率这三件事。

先把“耐UV”拆成可验收的工程指标

线缆户外失效，本质是紫外、温度、臭氧、湿热和机械摆动叠加。单独一个UV等级，如果没有和试验条件绑定，基本没有采购价值。

有效规格书至少要写清这几项

• 测试标准：优先看 ISO 4892-2 氙灯老化、ISO 4892-3 荧光紫外、UL 1581 Sunlight Resistance，不能只写“通过UV测试”。
• 暴露时长：720 h、1000 h、1500 h 常作为不同标准或企业规范中的试验档位；户外直晒型可把 ≥1000 h 作为初筛参考，但需同步核对辐照强度、黑板温度、喷淋周期和判定指标。
• 判定指标：老化后抗拉强度保持率 ≥70%，断裂伸长率保持率 ≥50%，才有讨论意义。
• 护套材料：TPE、TPU、XLPO、CPE 的耐候差异很大，不能只按“黑色护套”判断抗UV能力。
• 颜色体系：炭黑含量和分散性比颜色更关键，劣质炭黑会导致局部脆化和表面粉化。

如果供应商只给“防晒、耐老化、户外可用”这类描述，却不给试验条件和老化后力学数据，建议直接打回重报。

充电桩暴晒寿命，不只看护套，还要看温升余量

很多项目把户外寿命问题归因于太阳晒，其实不少失效还与载流温升有关。在华南、西北等夏季直晒、深色地面或柜体附近的保守工况下，地表或线缆表面温度可能接近甚至超过 60℃；线缆满载运行时，若导体温升再叠加约 30-50K（以实测数据或厂家载流量曲线为准），护套就可能长期处在 90℃ 甚至更高的平台，材料老化速率会明显放大。

选型时别忽略这些边界

• 持续工作温度：交流桩移动线建议至少满足 90℃，高功率直流场景建议评估 125℃ 等级绝缘体系。
• 载流余量：不要按实验室 30℃ 环境表直接套用，户外柜体、线槽、卷绕状态下建议保留 15%-25% 余量。
• 弯折半径：动态使用不建议低于 6D；频繁拖拽场景要关注导体绞合节距和护套回弹。
• 阻燃等级：至少核对 VW-1 或等效垂直燃烧要求，新能源场景还要看低烟、无卤、酸气释放指标。
• 压接工艺：端子压接电阻偏高会制造局部热源，端部热老化往往比中段护套更早暴露。

评估耐高低温与动态抗拉性能时，建议以可追溯的第三方或企业实验室报告为依据，不要只参考宣传页表述。报告中可重点核对 1000 h 氙灯老化后的护套抗拉强度保持率是否达到 70% 以上、-40℃ 低温弯曲后是否出现贯穿裂纹，以及测试标准、样品批次和报告编号是否完整。

哪些参数是面子，哪些才决定老化失效

采购表里经常把“外径漂亮、手感柔软、单价低”排在前面，但真正决定户外寿命的是材料热稳定性、抗裂纹扩展能力和长期电性能保持。

面子参数

• 护套表面亮度：亮不代表耐候，过量增塑体系反而可能加速迁移。
• 初始柔软度：低温柔软和高温抗变形要一起看，单看手感没有意义。
• 单米价格：BOM成本小幅下降不等于总成本下降，后期返修、停机和人工更换费用往往会抵消前期节省。

里子参数

• 热老化后伸长率：建议核对 136℃×168 h 或等效条件下的保持率。
• 绝缘电阻稳定性：湿热循环后不应出现数量级下滑。
• 耐臭氧性能：户外电气设备周边臭氧会加速橡塑护套龟裂。
• 动态抗拉：拖拽线束应关注导体断丝率、护套剥离力和屏蔽层疲劳。

选型排雷 Checklist

• 问清楚：EV线缆防UV老化等级是多少，对应的是 720 h、1000 h 还是 1500 h，不接受口头描述。
• 索要老化前后数据：抗拉强度、断裂伸长率、外观裂纹、绝缘电阻建议同步核对。
• 按真实工况降额：暴晒、卷绕、满载、柜内积热建议计入温升限值。
• 样品不要只做常温弯折：增加 -40℃ 低温弯曲、90℃ 热压、湿热循环测试。
• 压接端同步验证：端子温升、拉脱力、接触电阻要和线缆一起验收。
• 供应商规格书建议具备可追溯性：材料牌号、测试报告编号、批次一致性写进技术协议。

户外充电桩线缆不是“能通电”就合格，而是要在紫外、热、湿、拉拽和电流冲击下，保持绝缘层不裂、导体不过热、端部不过早失效。把防UV写成可量化测试条件，才是工程选型的起点。
